Как изменить выходное напряжение блока питания ноутбука

Переделка БП от ноутбука в регулируемый

Блок питания — это устройство, служащее для преобразования (понижение или повышение) переменного сетевого напряжения в заданное постоянное напряжение. Блоки питания делятся на: трансформаторные и импульсные. Первоначально создавались только трансформаторные конструкции блоков питания. Они состояли из силового трансформатора, питающегося от бытовой сети 220В, 50Гц и выпрямителя с фильтром, стабилизатором напряжения. Благодаря трансформатору происходит понижение напряжения сети до необходимых величин, с последующим выпрямлением напряжения выпрямителем, состоящим из диодов, включенных по мостовой схеме. После выпрямления постоянное пульсирующее напряжение сглаживается параллельно подключенным конденсатором. При необходимости точной стабилизации уровня напряжения применяются стабилизаторы напряжения на транзисторах.

Основной недостаток трансформаторного блока питания — это трансформатор. Почему так? Все из-за веса и габаритов, так как они ограничивают компактность блока питания, при этом их цена достаточно высока. Но эти блоки питания просты в конструкции и это их достоинство. Но все-же в большинстве современных устройств применение трансформаторных блоков питания, стало не актуальным. Им на смену пришли импульсные блоки питания.

В состав импульсных блоков питания входят:

1) сетевой фильтр, (входной дроссель, электромеханический фильтр, обеспечивающего отстройку от помех, сетевой предохранитель);

2) выпрямитель и сглаживающий фильтр (диодный мост, накопительный конденсатор);

3) инвертор (силовой транзистор);

4) силовой трансформатор;

5) выходной выпрямитель (выпрямительные диоды включенные по полумостовой схеме);

6) выходной фильтр (фильтрующие конденсаторы, силовые дроссели);

7) блок управления инвертором (ШИМ контроллер с обвязкой)

Импульсный блок питания обеспечивает стабилизированное напряжение за счет использования обратной связи. Работает он следующим образом. Напряжение сети поступает на выпрямитель и сглаживающий фильтр, где напряжение сети выпрямляется, а пульсации сглаживается за счет использования конденсаторов. При этом выдерживается амплитуда порядка 300 вольт. На следующем этапе подключается инвертор. Его задача — формирование прямоугольных высокочастотных сигналов для трансформатора. Обратная связь с инвертором осуществляется через блок управления. С выхода трансформатора высокочастотные импульсы поступают на выходной выпрямитель. Из-за того, что частота импульсов порядка 100 кГц, то необходимо применение быстродействующих полупроводниковых диодов Шотке. На завершавшей фазе производится сглаживание напряжения на фильтрующем конденсаторе и дросселе. И только после этого напряжение заданной величины подается в нагрузку. Все, хватит теории, перейдем к практике и начнем делать блок питания.

Корпус блока питания

Каждый радиолюбитель, который занимается радиоэлектроникой, желая оформить свои устройства часто сталкивается с проблемой, где взять корпус. Эта проблема постигла и меня, что в свою очередь натолкнуло на мысль, а почему бы не сделать корпус своими руками. И тут начались мои поиски. Поиск готового решения как сделать корпус не привел ни к чему. Но я не отчаивался. Подумав некоторое время, у меня возникла мысль, а почему не сделать корпус из пластикового короба для укладки проводов. По габаритам он мне подходил, и я начал резать и клеить. Смотрим рисунки ниже.

Читать еще:  Мозаика «Разбитое сердце»

Размеры короба были выбраны исходя из размера платы блока питания. Смотрим рисунок ниже.

Также в корпусе должны поместиться еще индикатор, провода, регулятор и сетевой разъем. Смотрим рисунок ниже.

Для установки выше перечисленных элементов в корпусе были прорезаны необходимые отверстия. Смотрим рисунки выше. Ну и наконец, для придания корпусу блока питания эстетичности, он был окрашен в черный цвет. Смотрим рисунки ниже.

Измерительный прибор

Скажу сразу, что искать измерительный прибор долго не пришлось, выбор сразу пал на совмещенный цифровой вольтамперметр TK1382. Смотрим рисунки ниже.

Диапазоны измерений прибора составляют для напряжения 0-100 В и ток до 10 А. На приборе также установлены два калибровочных резистора для подстройки напряжения и тока. Смотрим рисунок ниже.

Что касается схемы подключения, то у нее есть нюансы. Смотрим рисунки ниже.

Схема блока питания

Для измерения тока и напряжения воспользуемся схемой — 2, смотри рисунок выше. И так по порядку. На имеющийся у меня блок питания от ноутбука сначала найдем схему электрическую принципиальную. Поиск необходимо проводить по ШИМ контроллеру. В данном блоке питания это CR6842S. Схему смотрим ниже.

Теперь коснемся переделки. Так как будет делаться регулируемый блок питания, то схему придется переделать. Для этого внесем изменения в схему, эти участки обведены оранжевым цветом. Смотрим рисунок ниже.

Участок схемы 1,2 обеспечивает питание ШИМ контроллера. И из себя представляет параметрический стабилизатор. Напряжение стабилизатора 17,1 В выбрано в связи с особенностями работы ШИМ контроллера. При этом для питания ШИМ контроллера задаемся током через стабилизатор порядка 6 мА. «Особенность данного контроллера в том, что для его включения необходимо напряжение питания больше 16,4 В, ток потребления 4 мА» выдержка из datasheet. При такой переделке блока питания необходимо отказаться от обмотки самозапитки, так как ее применение не целесообразно при низких напряжениях на выходе. На рисунке ниже можете увидеть данный узел после переделки.

Участок схемы 3 обеспечивает регулирование напряжения, при данных номиналах элементов регулирование осуществляется в пределах 4,5-24,5 В. Для такой переделки необходимо выпаять резисторы, отмеченные на рисунке ниже оранжевым цветом, и на их место запаять переменный резистор для регулировки напряжения.

На этом переделка окончена. И можно производить пробный запуск. ВАЖНО. В связи с тем, что блок питания запитывается от сети 220 В то необходимо быть внимательным, во избежания попадания под действие напряжения сети! Это ОПАСНО ДЛЯ ЖИЗНИ. Перед первым запуском блока питания необходимо проверить правильность монтажа всех элементов, а затем производить включение в сеть 220 В, через лампочку накаливания 220 В, 40 Вт во избежания выхода из строя силовых элементов блока питания. Первый запуск можете увидеть на рисунке ниже.

Также после первого запуска проверим верхний и нижний пределы регулирования напряжения. И как задумывалось, они лежат в заданных пределах 4,5-24,5 В. Смотрим рисунки ниже.

Ну и напоследок, при испытаниях с нагрузкой на 2,5 А корпус начал хорошо греться, что меня не устроило и я решил сделать перфорацию в корпусе для охлаждения. Место для перфорации выбирал исходя из места наибольшего нагрева. Для перфорации корпуса сделал 9 отверстий диаметром 3 мм. Смотрим рисунок ниже.

Читать еще:  Как переделать зажимные клещи в широкую быстрозажимную струбцину

Для предотвращения случайного попадания внутрь корпуса токопроводящих элементов, с обратной стороны крышки на небольшом расстоянии приклеена предохранительная заслонка. Смотрим рисунок ниже.

Вот и все, в результате сделан регулируемый блок питания из зарядного от ноутбука. Ниже можно посмотреть дополнительные фото.

Помощь в переделке ноутбучного БП с 19 на 12 В

Добрый день, уважаемые Пикабушники. Имеется БП ноутбука Samsung AD-6019 19V 3,16A. Возникла потребность переделать его на напряжение 12 В.

Читал что нужно заменить резисторы, которые образуют делитель напряжения, но чет не пойму, кто из них кто. Если кто знает хотя бы в какую сторону ткнуть паяльком, буду благодарен. Фото платы прилагаю.

обычно надо баловаться с резистором обратной связи, в даташитах обычно указан. в оригиналах посложнее в китайцах попроще. в гринах готовый 12в5а 350 рублей

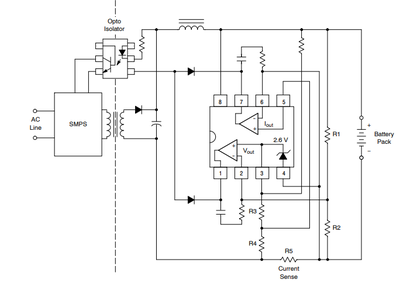

Регулирует выходное напряжение тут как раз микрушка n4300(как ее выше обозвали усилитель 🙂 хотя там на самом деле пара операциоников, источник опорного напряжение и кучка еще всякой ерунды) . гугл без проблем дает нам схему типового включения данного зверька (прикрепил к сообщению) , на ней мы видим что с помощью нескольких резисторных делителей микруха щупает что происходит по напруге и току (в часносте ток меряется на r22 резистор 000 на фото он же r5 на схеме) , полученные данные сравнивает с источником опорного напряжения который находится в ней , и после сообщает через оптопару основному ШИМ как обстоят дела и что надо делать 🙂 Подать ли газку или наоборот убавить 🙂 Всмотревшись внимательно понимаем что бы отрегулировать выходное напряжение нам надо будет побаловаться с r1 и r2, можно высчитать по формуле Vout=(R1/R2+1)Vref где (Vref 2,6) или вместо r1 поставить переменый резистор и подобрать вручную, вообщем делайте как удобней.

Не регулирует, а только PG даёт через оптопару. Исправишь только эту часть -будет вырубаться основной входной pwm через пару секунд

Получается, можно между 2 и 8 ногой впаивать переменник и пробовать подстраивать.

не уверен как там разведена плата (проложены дороги на текстолите) , как бы при установки переменика между 2 и 8 не возникло неразбериха (не появились дополнительные резисторные делители) , плюс схема выше это типовая, а реальная платы может чутка отличатся, проще же вызвонить r1 , одна сторона на 8 ногу вторая его сторона на 2 ногу и резистор R2 который обратной ногой на минусе. Там же не так много деталей минута делов.

Решено Переделка БП ноутбука

Перейти к странице

DmiwX

Доброго времени суток!
Пытаюсь понизить напряжение на БП от ноутбука. блок model: ADP-90CD DB выполнен на dap013c ШИМе, весь залит чем то, название контроллера едва прочитал. Схемы не нашёл, вот подобная есть. Вообщем планы такие: хоть немного понизить напр. на выходе, — была попытка изменить потенциал на регулирующем стабилитроне IC131, тем самым вызывет изменение сопротивления участка эмиттер-коллектор оптопары, контроллер изменит скважность импульсов, напряжение изменится, сравнится с опорным и что, опять схема стабилизации вернёт его в исходное состояние?? Чо то я ваще запутался. Кто нибудь может мне помочь изменить выходное напряжение без ущерба для здоровья?
